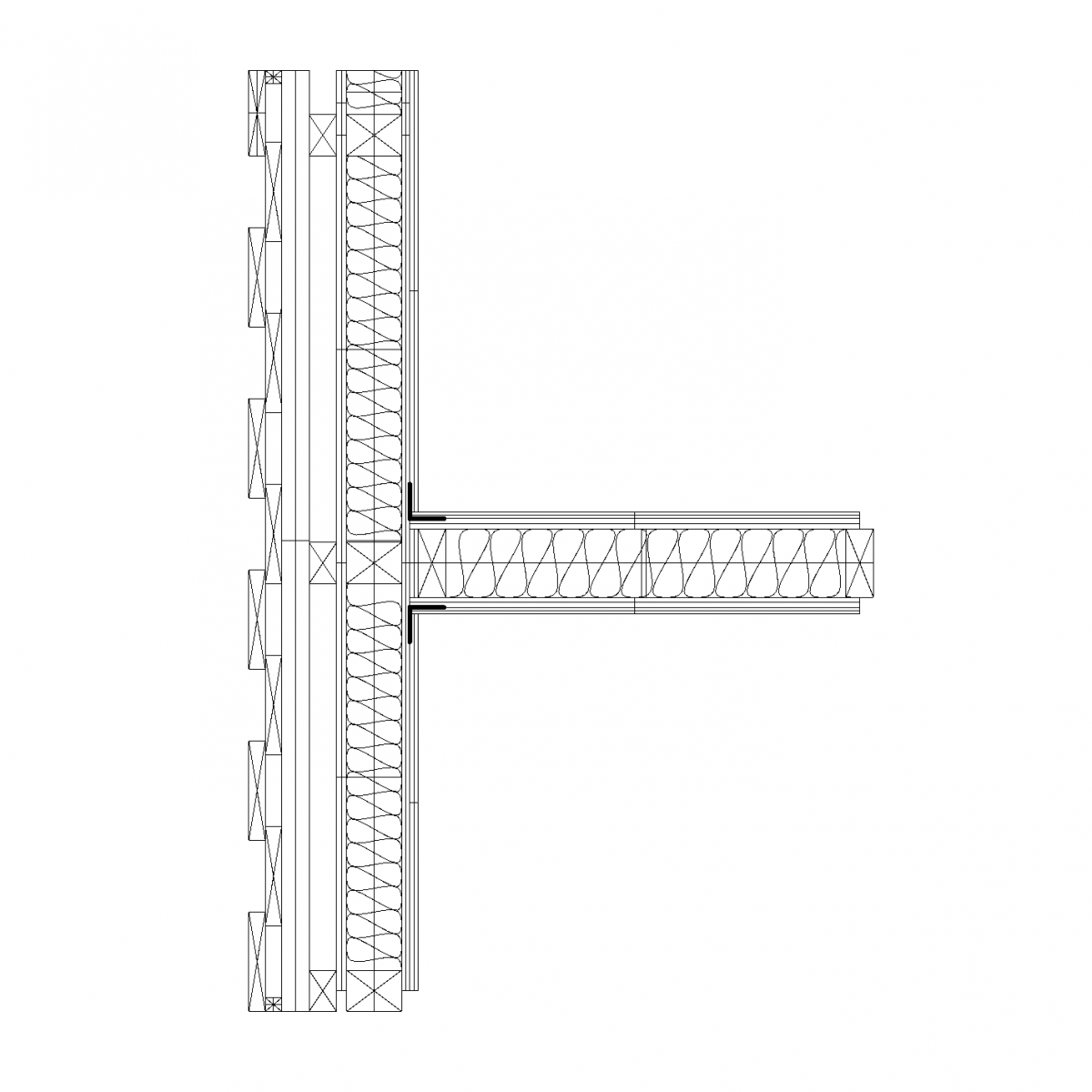

Regeldetail E-EI01

Anschluss: Innenwand an Außenwand

Zur Verbesserung des Schallschutzes kann die Innenbeplankung der Außenwand auf dem Wandstiel auf Fuge verlegt werden.

Daten Download

No downloads available

Bei Bedarf können wir Ihnen gerne eine DXF oder DWG Datei zur Verfügung stellen.

bauprodukte@egger.com

Zugehörige Basiskonstruktionen - Exterior walls

Exterior walls

Construction E1101-01

Construction layer (PDF)

File size 1,0 MB

Fire resistance: EI0
Fire classification report: ./.
Heat insulation: Variable insulation material possible
Inner surface wall: OSB visible possible

Construction details

Exterior walls

Construction E1101-03

Construction layer (PDF)

File size 1,1 MB

Fire resistance: F30-B
Fire classification report: Fire resistance F30-B according to DIN 4102-4; table 10.7, row 1
Heat insulation: Rock wool 30kg/m³
Inner surface wall: OSB visible possible

Construction details

Exterior walls

Construction E1102-03

Construction layer (PDF)

File size 1,5 MB

Fire resistance: F30-B
Fire classification report: Test report MFPA P-SAC-02/III-752
Heat insulation: Cellulose blow-in insulation 50 kg/m³
Inner surface wall: OSB visible possible

Construction details

Weitere Konstruktionen anzeigen

Dieser Link leitet Sie in unsere Konstruktionssuche

Zugehörige Anschlusskonstruktionen - Partition wall

Partition wall

Construction E1301-01

Construction layer (PDF)

File size 1,3 MB

Fire resistance: REI0
Application: Load-bearing partition wall
Heat insulation: Variable insulation material possible

Construction details

Partition wall

Construction E1401-01

Construction layer (PDF)

File size 1,3 MB

Application: Partition wall with Ergo Board on metal studs 75/70
Heat insulation: Variable insulation material possible

Construction details

Partition wall

Construction E1401-02

Construction layer (PDF)

File size 1,3 MB

Fire resistance: EI30
Verwendbarkeitsnachweis Feuer: Klassifizierungsbericht KB 3.2/15-013-3
Application: Non-load-bearing partition wall with Ergo Board on metal studs 75/70
Heat insulation: Mineral wool 40 kg/m³

Construction details

Weitere Konstruktionen anzeigen

Dieser Link leitet Sie in unsere Konstruktionssuche
