Soffitto

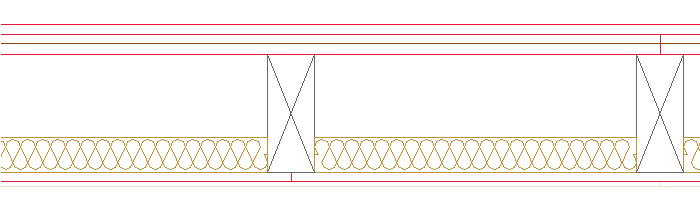

Costruzione E3501-03

Sigillate

Ben nascoste: le nostre costruzioni con strato di travi chiuso.

Resistenza al fuoco: F30-B
Rapporto di classificazione al fuoco: resistenza al fuoco F30-B ai sensi di DIN 4102-4, tabella 10.11, riga 2
Materiale isolante: lana di roccia 30 kg/m³
Struttura massetto: massetto a secco OSB 18 mm + TS SW 15 mm
Altezza massetto: 33 mm

Download dati

PDF del livello di sistema

File di dati 1.0 MB

Disegni in formato DWG

File di dati: 1.6 MB

Disegni in formato DXF

File di dati: 4.2 MB

I dati compatibili con il BIM per la famiglia di sistemi Soffitto si trovano raccolti come:

Revit File

File di dati 8.0 MB

Egger Revit Material library

File di dati 9.4 MB

PDF del livello di sistema

File di dati 1.0 MB

Resistenza al fuoco: F30-B
Rapporto di classificazione al fuoco: resistenza al fuoco F30-B ai sensi di DIN 4102-4, tabella 10.11, riga 2
Materiale isolante: lana di roccia 30 kg/m³
Struttura massetto: massetto a secco OSB 25 mm + TS MW 30 mm
