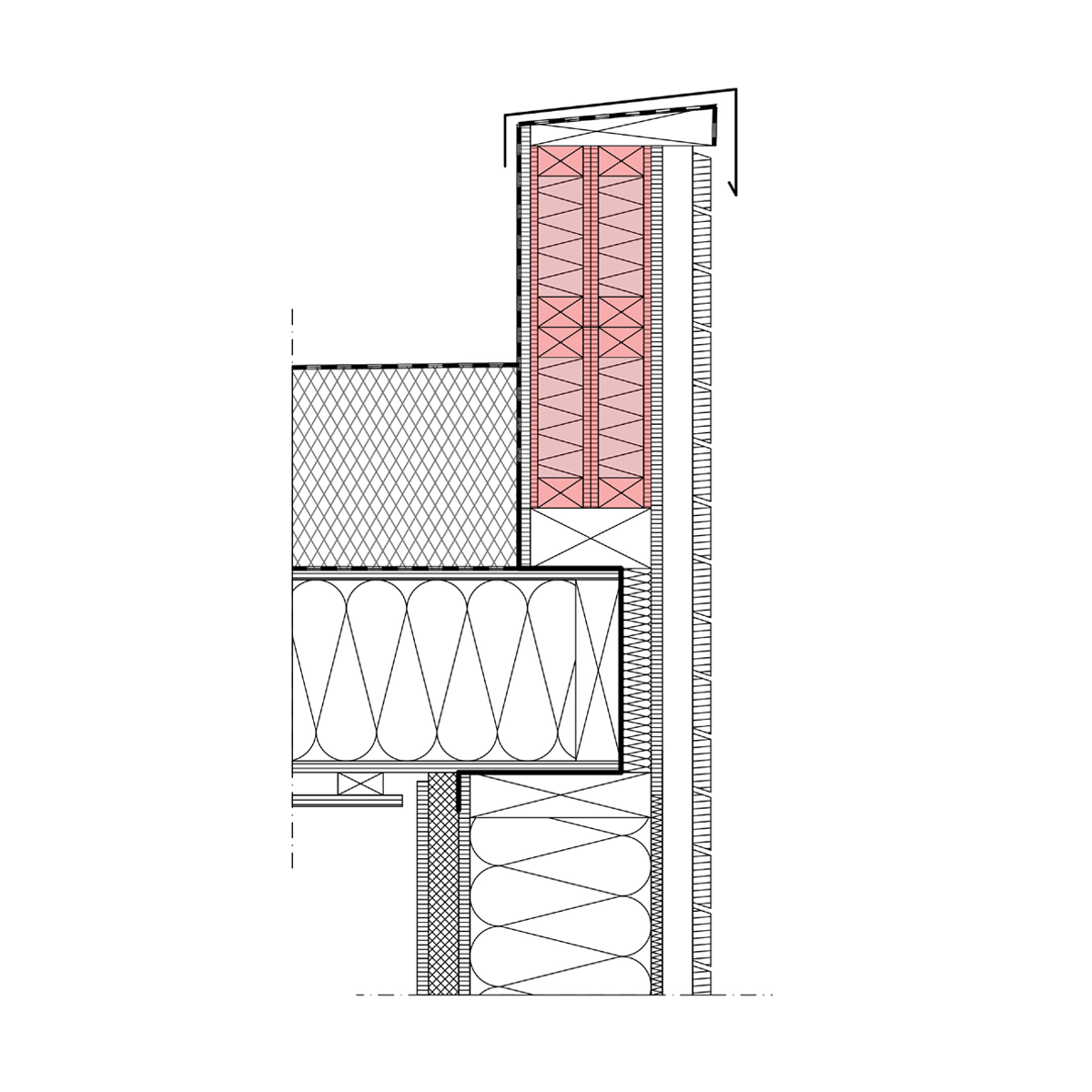

Regeldetail E-RR07

Attika zweireihig, gestapelt - Konstruktion für größere Bauhöhen und erhöhte Lastanforderungen

Attika zweireihig, gestapelt
Für eine bündige Verankerung der Setzschwelle mit der Geschossdecke kann die EcoBox als Randbalken eingesetzt werden.
Als Randabschlussdämmung der Dachkonstruktion kann ebenfalls eine EcoBox eingesetzt werden.
Sie kombiniert Konstruktion und Dämmung in einem Bauteil und trägt zur Reduktion von Wärmebrücken bei.

Daten Download

No downloads available

Bei Bedarf können wir Ihnen gerne eine DXF oder DWG Datei zur Verfügung stellen.

Zugehörige Basiskonstruktionen - Roof

Roof

Construction E2101-01

Construction layer (PDF)

File size 1,2 MB

Fire resistance: EI0
Fire classification report: none
Insulation material: Insulation material min. normal flammability
Roof shape: Pitched roof

Construction details

Roof

Construction E2101-03

Construction layer (PDF)

File size 1,1 MB

Fire resistance: F30-B
Fire classification report: Fire resistance F30-B according to DIN 4102-4:2016, table 10.19, row 1
Insulation material: Variable insulation material possible
Roof shape: Pitched roof

Construction details

Roof

Construction E2101-03a

Construction layer (PDF)

File size 1,2 MB

Fire resistance: F30-B
Fire classification report: Fire resistance F30-B according to DIN 4102-4:2016, table 10.19, row 1
Insulation material: Variable insulation material possible
Roof shape: Pitched roof

Construction details
